近年来出现了很多类型的外墙保温材料，到底怎样选择经济适用性的外墙保温材料呢，下面介绍几种大家熟知的外墙保温材料，并附上施工注意，以期能给你想要的帮助。

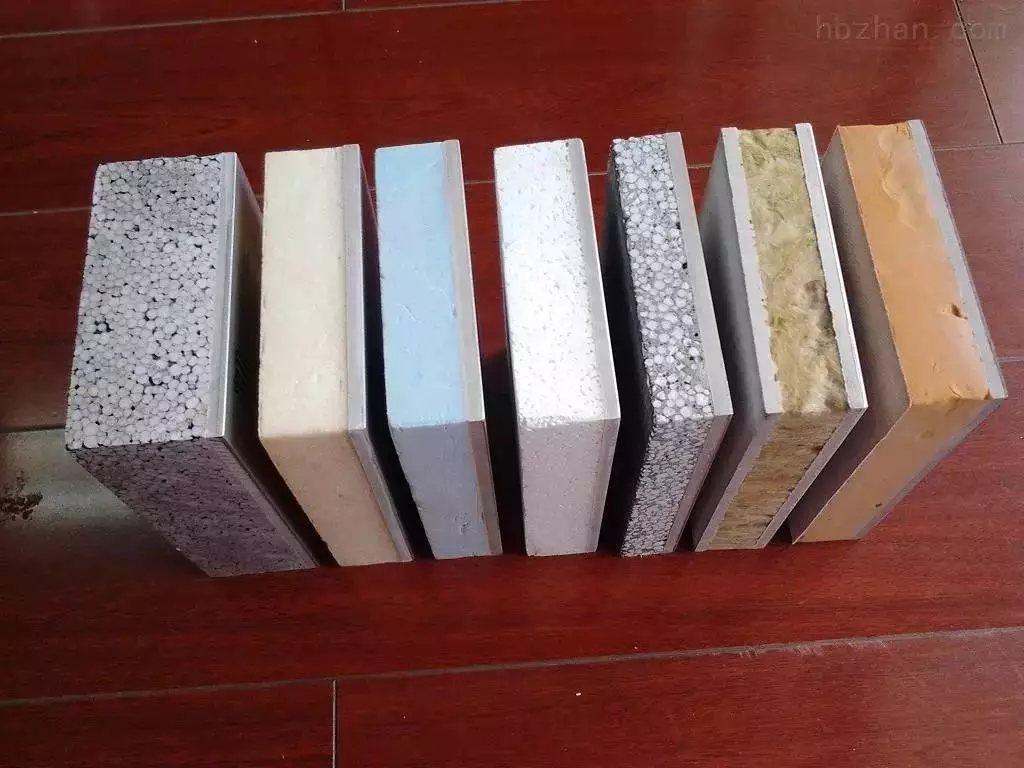

外墙保温材料都有哪些？

1、硅酸盐保温材料

2、陶瓷保温材料

3、胶粉聚苯颗粒

4、钢丝网采水泥泡沫板（舒乐板）

5、挤塑板XPS

6、硬泡聚氨酯现场喷涂、硬泡聚氨酯保温板

7、发泡水泥板

8、A级无机防火保温砂浆

怎样选择经济适用性的外墙保温材料，这么多类型的外墙保温材料，到底怎样选择经济适用性的外墙保温材料呢，下面介绍几种大家熟知的外墙保温材料。

第一、 胶粉聚苯颗粒外墙外保温系统

胶粉聚苯颗粒外墙外保温系统是继膨胀珍珠岩保温材料之后，应用于外墙内外保温节能的一种主要材料，南方、北方都在推广应用，在江苏、安徽、江西、湖南、湖北等省份应用量较大。它的主要保温材料是聚苯颗粒，辅助材料是聚合物胶粉料、耐碱玻纤网格布、膨胀蘑菇锚钉等，施工方法是将聚苯颗粒与聚合物胶粉料加水预混均匀成浆料状(聚合物胶粉料与聚苯颗粒料分开包装，使用是加水搅拌均匀)，平抹上墙，每层厚度20㎜，然后待其干燥后贴耐碱玻纤网格布，抹防渗抗裂砂浆 3～5㎜，面砖饰面的须用镀锌钢丝网及膨胀蘑菇锚钉固定，然后刷外墙涂料或做面砖装饰。

优点

保温节能效果好、保温层与墙体容易粘结且对基层墙体的平整度要求不高、施工工艺简单、工程造价较低、一般不再现大面积龟裂、空鼓、脱落问题，技术上也是可行的，由于搅拌后的浆料与粉抹传统水泥砂浆一样容易，且粘结强度非常好，所以容易推广普及；

缺点

防火性能较差，但比膨胀聚苯板薄抹灰系统要好一些。胶粉聚苯颗粒保温系统的保温效果与保温层的强度主要的技术上矛盾是：保温浆料中聚苯颗粒含量越多，水泥胶粉料含量就越小，保温层的强度就低，而保温节能效果就越好；如果保温浆料中的水泥胶粉料含量越多，聚苯颗粒料含量就越小，保温层的强度就越高，而保温节能效果就越差。

故胶粉聚苯颗粒保温系统在施工时的材料配比需严格按照JG158-2004《胶粉聚苯颗粒外墙外保温系统》行业标准的要求与标准配制才能保证系统的保温节能效果；其次是施工中应注意的细部处理，如墙面伸缩缝的预留、耐碱玻纤网格布或镀锌钢丝网的搭接及膨胀蘑菇锚钉数量及锚栓的长度等均应在施工中加以注意(当然这些都是施工的基本要素)，才能很好地保证整个系统的稳定、长期使用。

第二、 无机保温砂浆(或玻化微珠保温砂浆)系统

无机保温砂浆(或玻化微珠保温砂浆)系统是一种新型保温隔热材料，保温材料选用无机中空玻化微珠，配以聚合物胶浆料，可使每平方米的保温隔热层由数万个、数亿个微型中空保温隔热玻化微珠组成。

这种高密度集成的微型中空保温隔热系统

优点

1、由于玻化微珠为无机材料、防火性能好；

2、抗压强度和压剪粘结强度高；

3、耐候性好，干缩性小，不用网格布；

4、施工也很简便，工程造价较低。

缺点

无机玻化微珠由于密度较大，成品干密度一般为420～450㎏﹨m3,故其导热系数也较大，一般在0.096 W﹨m·k以上，其保温节能效果也就较差，而为了达到与胶粉聚苯颗粒同等的保温节能效果，一般的措施是加厚其保温厚度，而玻化微珠由于密度较大，加厚其保温厚度也就加大了其自重力，肯定影响了保温系统的长期很好使用的稳定性能，所以在节能要求达到50～65%时，该保温系统不宜采用且也达不到所要求的。

第三、膨胀聚苯板薄抹灰外墙外保温系统

膨胀聚苯板薄抹灰外墙保温系统在北京率先推广应用，并迅速推广到天津、河北、东北三省，甚至上海、江苏、湖南等一些南方省份，目前仍在大量应用于外墙外保温工程，特别是在北方寒冷地区，是我国保温节能工程推广较快的产品系统之一，它使用的保温材料主要为聚苯乙烯泡沫板，辅助材料及材料有专用膨胀蘑菇锚钉、耐碱玻纤网格布、聚合物粘结砂浆、抹面砂浆、外墙涂料或装饰面砖等，施工方法是选用聚合物粘结砂浆将聚苯乙烯泡沫板粘贴于墙体上，用专用膨胀蘑菇锚钉铆固，将耐碱玻纤网格布用防渗抗裂砂浆贴在聚苯乙烯泡沫板上，然后再抹防渗抗裂砂浆3㎜，刷外墙涂料或做面砖装饰。

优点

保温节能效率优良，施工也比较规范；

缺点

防火性能很差、工艺繁杂且对基层墙体的平整度要求极高、工程造价高(每平方米成本70～90元)、保温层牢固程度和使用寿命期限都较差，工程应用上常出现粘结不牢固、抹面防渗抗裂砂浆常出现大面积龟裂、空鼓、脱落等现象，特别是装饰层为面砖时尤为严重，出现面砖与保温层大面积脱落的现象非常多。

从技术上分析，膨胀聚苯板薄抹灰外墙外保温系统，用水泥类聚合物在粘结砂浆来粘结塑料类板材，这在材料选择与工艺上本身就有错误，从我国建筑史和建筑材料应用历史来看，数十年的应用经验已经证明水泥资料与木质类、塑料类物质进行冷粘是不可能有好的粘结效果的，即使是塑料与塑料的冷粘也不会有良好和长久的小结效果。 近几年，为了使粘结砂浆粘牢聚苯乙烯泡沫板，往水泥砂浆中添加封闭性很强的化学胶粘剂，如聚乙烯缩甲醛胶粘剂、建筑乳液、弹性乳液、合成乳液、乳胶粉等与乳胶类物质复配型化工产品，经过大量的研究与实践，封闭性很强的收缩化学胶粘剂是不适宜往水泥砂浆中添加的，一方面化学胶粘剂本身在干燥凝固时，产生很强的收缩力，会使水泥砂浆龟裂、空鼓、脱落，另一方面化学胶粘剂具有很强的封闭性，它在水泥砂浆中会很快形成膜，迅速封闭水泥微孔，对水泥水化、水泥砂浆后期自然养护、水泥砂浆后期强度都有不良影响，违背了水泥产品属于无机水硬性材料这一基本的技术原理，即：水泥的强度是依靠水，水份越充分、水养护得越好，水泥的强度越高，综合性能就越好，水泥砂浆的施工、自保水养护、强度形成、粘结的稳定性、使用寿命等都与水密切相关。 膨胀聚苯板薄抹灰外墙外保温系统在抗风压、抗冲击能力方面较差，其保温层的牢固度和耐长久性已为为业内人士普遍置疑，主要担忧的是粘结与抹面砂浆质量不过硬、膨胀聚苯板慢慢降解等问题，近几年，各地就出现此类工程保温层大面积龟裂、空鼓、脱落等现象，随着时间的推移，可能还会有此类保温节能工程出现质量问题，一旦出现质量问题，其维修或返修的费用会很高。

外墙保温材料施工应注意什么？

施工条件

外墙保温施工应在基层墙体工程质量验收合格后进行。基层墙体质量符合《混凝土结构工程施工及验收规范》(GB50204-2002)及《砌体工程施工质量验收规范》(GB50203-2002)的要求。

清除基层墙面灰尘、油污，对疏松、开裂处进行修补。

门窗框安装完毕，处墙的落水管、各种进户管线、预埋件已安装到位。

施工方法

清理基层墙面：

基层墙体须清理干净，要求墙面无油渍、灰尘、污垢、脱膜剂、风化物、泥土等污物，基层墙体的表面平整度、立面垂直度不得超过5mm。基层墙面若太干燥，吸水性能太强时，应先洒水喷淋湿润。现浇砼墙面应事先拉毛，并进行喷浆。

套方、吊垂直、弹控制线、冲筋、做口、复检：

•弹控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出处门窗水平、垂直控制线及伸缩缝线、装饰缝线等。

•挂基准线：在建筑外墙大角(阴阳角)及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，用以控制保温层的垂直度和平整度。

根据设计图纸的要求，弹厚度控制线。按厚度控制线要求在墙上作出标准灰饼，用保温材料作灰饼。

抹DY无机保温隔热材料：

(1)按照浆料所需的水灰水，一般按水：粉料=1：1.5，可根据不同墙体的吸水率大小、季节的不同以及施工要求适当调整，达到易操作，搅拌时，先将水放入搅拌机内，开动搅拌机，再将DY保温粉料慢慢倒入加水后的搅拌机中，开动搅拌机3-5分钟，使料浆成均匀膏状体，即可使用。

(2)料浆须即配即用，一个半小时左右用完。

(3)配制料浆须用干净的饮用水。

(4)用配制好的料浆批抺一层，厚度在1 cm左右，使料浆均匀密实地将墙体覆盖;二遍应满批保温料浆，使其达到设计厚度，表面收平压实;

分二遍或多遍批抺时，应待前遍料浆水份回落至60%左右时再时进行下遍的批抺，方法类同与普通水泥砂浆的抹灰、找平。

保温层涂捄完毕后，用靠尺由下往上找平，低入用保温材料补平，再用木抺子搓平。如墙面面层是涂料的则保温层的面层处理要求是用抺子压光，如墙面面层是面砖的则保温层的面层处理要求是用抺子拉毛。

质量验收

保证项目

①保温层厚度符合设计要求;

②各抹灰层之间及抹灰层与基层之间，须粘结牢固、无脱层、空鼓、面层无裂缝。

一般项目

①抹灰层表面应光滑、洁净、接搓平整、分格缝应清晰;

②护角、孔洞、槽盒周围的抺灰表面应整齐、光滑，管道后面的抺灰表面平整;

③分格缝的设置应符合设计要求，宽度和深度应均匀，表面应光滑，棱角应整齐;

④有排水的地方应做滴水线(槽)，水线(槽)应整齐顺直，滴水线应内高外低，滴槽的深度和宽度均不应小于10mm;

注意事项

•DY无机活性墙体保温隔热材料现场施工，严禁添加任何外加材料。

•配制的料浆要随配随用，以两小时左右用完为宜，绝不允许反复使用。

•DY无机活性墙体保温工程施工期间以及完工后24小时内，基层及环境空气温度不应低于5℃。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。

•做好成品保护，对刚施工完的墙壁，避免雨淋浸泡和碰撞，保持施工现场通风干燥。夏季温度超过25℃时，需洒水养护；冬季施工注意防冻和大风；每次施工完毕后要及时清洗施工工具和搅拌器材，以免影响下次使用。
